REVIT - MY EXPERIENCE

Vi mostro la mia prima esperienza di disegno in Revit.

Ecco come ho lavorato:

- STEP 01: Rilevato l'intero fabbricato, quindi
ridisegnandomi a mano le planimetrie di tutti i piani ed avvalendomi di un distanziometro elettrico ho riportato le misure sulla bozza delle varie planimetrie. (Ricordare di prendere tutte le altezze per una corretta esecuzione del modello 3D)

- STEP 02: Restituzione grafica delle bozze delle planimetrie su software Cad 2D.

Il fabbricato è privo di muri regolari e quindi questo step è fondamentale se il fabbricato o singola unità immobiliare presenta numerosi muri "storti".

- STEP 03: Importare il file dwg in Revit o collegarlo al progetto. Entrambe le soluzinoi sono valide poiché la planimetria di riferimento non sarà soggetta a modifiche.

- STEP 04: Impostare i vari livelli di disegno quindi Piano terra, Intradossi ed estradossi dei vari solai ecc...

-STEP 05: Creare i vari elementi che andranno a comporre il nostro edificio utilizzando i vari comandi di creazione quindi i muri i pavimenti le porte e le finestre.

Ho dovuto creare i muri utilizzando i comandi di disegno ed estrusione non avendo muri a sezioni regolari.

-STEP 06: Inserire porte e finestre. Nei casi dove verranno applicate le famiglie a sezioni di muri irregolari bisognerà procedere ad una modifica delle famiglie o sottrarre delle porzioni dai muri per creare le nostre aperture.

Ingresso frontale del fabbricato.

Creare delle sezioni su Revit è davvero semplice.
Anche se inizialmente settare il nostro progetto ci porterà discrete quantità di tempo, una volta avviata la progettazione o la restituzione grafica, noteremo l'enormequantità di tempo che avremo risparmiato.

Altro esempio di sezione realizzata con un click.

Terrazzo.

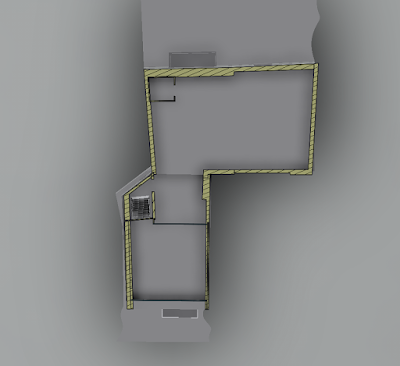

Primo Piano

Piano terra.

Assemblare una tavola con varie scale di dettaglio avverrà in pochi passaggi.

Vista assonometrica del Fabbricato

Varie planimetrie presenti nella tavola assemblata

Prospetto 01

Prospetto 02
